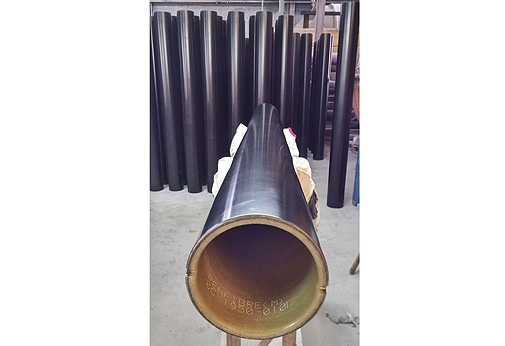

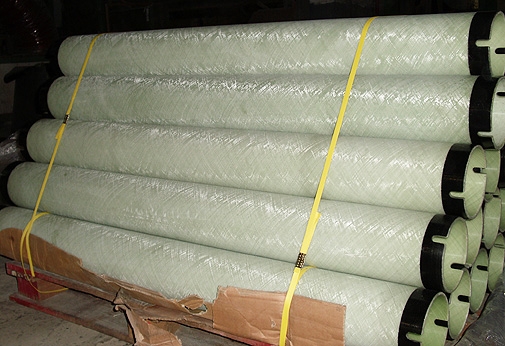

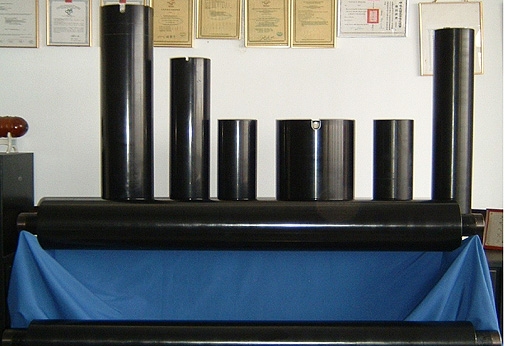

精密捲軸 (CORE PIPE)

本產品具有無塵、質輕、高強度、表面導電及可修補等特性,廣泛使用於箔膜製造業、銅箔製造業、光阻膜製造業等產業使用,並為世界知名箔膜製造廠TORAY長期供應商,供應其各生產據點使用。





FRP捲軸規範標準

項次規範標準容許差
1 長度 (mm) ± 1 mm
2 直徑 (mm) +0.3 mm
-0.0 mm
3 表面粗度 Ra < 0.6μm
4 表面硬度 平均30°以上巴可爾硬度
5 耐熱溫度 75°C
6 真圓度 0.1 mm以下
7 真直度 0.03 mm / 400 mmL
8 軸向彈性模數 Ex 可達 160,000 kgf/cm2(訂制品)

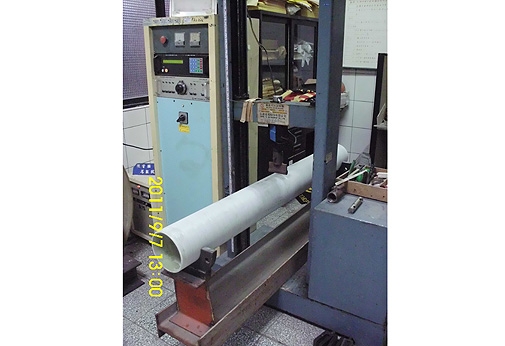

9 荷重變形量 如6"(ID)捲軸
中央荷重 450 kgf,
跨距 1850 mm,
變形量 3.5 mm以下
10 表面阻抗係數 a. 靜電消散 107 Ω以下
b. 防制靜電 109 Ω
c. 電氣絕緣 1012 Ω
